van điện từ 4V110-06 Airtac Chính hãng

Van điện từ 4V110-06 là một loại van điều khiển khí nén được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. Dưới đây là thông tin chi tiết về loại van này:

Thông Số Kỹ Thuật

• Mã sản phẩm: 4V110-06
• Loại van: Van điện từ khí nén
• Kiểu van: 5/2 (5 cổng, 2 vị trí)
• Điện áp: 12VDC, 24VDC, 110VAC, 220VAC
• Áp suất hoạt động: 0.15 ~ 0.8 MPa (1.5 ~ 8 bar)
• Nhiệt độ hoạt động: -5 đến 60°C
• Kích thước cổng: 1/8 inch (06)
• Lưu lượng: 0.55 Cv
• Tiêu thụ điện năng: 2.5W (DC), 3.5VA (AC)
• Vật liệu: Thân nhôm, cuộn dây đồng
• Kích thước: Khoảng 113 x 24 x 75 mm
• Trọng lượng: Khoảng 180g

Nguyên Lý Hoạt Động

Van điện từ 4V110-06 hoạt động theo nguyên lý sử dụng điện từ để điều khiển dòng khí. Khi cuộn dây điện từ được cấp điện, một từ trường được tạo ra, làm di chuyển lõi từ bên trong, dẫn đến mở hoặc đóng các cổng khí nén.

• Chế độ 5/2:
  • Cổng 1 (P): Cấp nguồn khí.
  • Cổng 2 (A) và 4 (B): Cổng ra khí để điều khiển cơ cấu chấp hành như xy lanh khí nén.
  • Cổng 3 (R) và 5 (S): Cổng xả khí.

Ưu Điểm

• Thiết kế nhỏ gọn: Thích hợp cho các hệ thống có không gian hạn chế.
• Phản hồi nhanh: Thời gian chuyển đổi nhanh chóng, tối ưu cho ứng dụng đòi hỏi tốc độ cao.
• Tiết kiệm năng lượng: Công suất tiêu thụ thấp, tối ưu hóa cho các hệ thống hoạt động liên tục.
• Độ bền cao: Vật liệu chất lượng cao giúp van hoạt động bền bỉ trong điều kiện công nghiệp khắc nghiệt.
• Độ tin cậy cao: Đảm bảo hoạt động ổn định trong thời gian dài, ít gặp sự cố.

Ứng Dụng

Van điện từ 4V110-06 được ứng dụng rộng rãi trong các hệ thống tự động hóa như:

• Dây chuyền sản xuất: Điều khiển các thiết bị trong dây chuyền tự động.
• Robot công nghiệp: Sử dụng trong các hệ thống điều khiển robot.
• Máy móc chế biến thực phẩm: Ứng dụng trong ngành công nghiệp thực phẩm để điều khiển các thiết bị.
• Hệ thống điều khiển khí nén: Được sử dụng trong các thiết bị khí nén công nghiệp như băng tải, máy ép, máy cắt.
• Ứng dụng trong xe cộ: Hệ thống phanh khí nén và các thiết bị khí động lực học khác.

Hình Ảnh

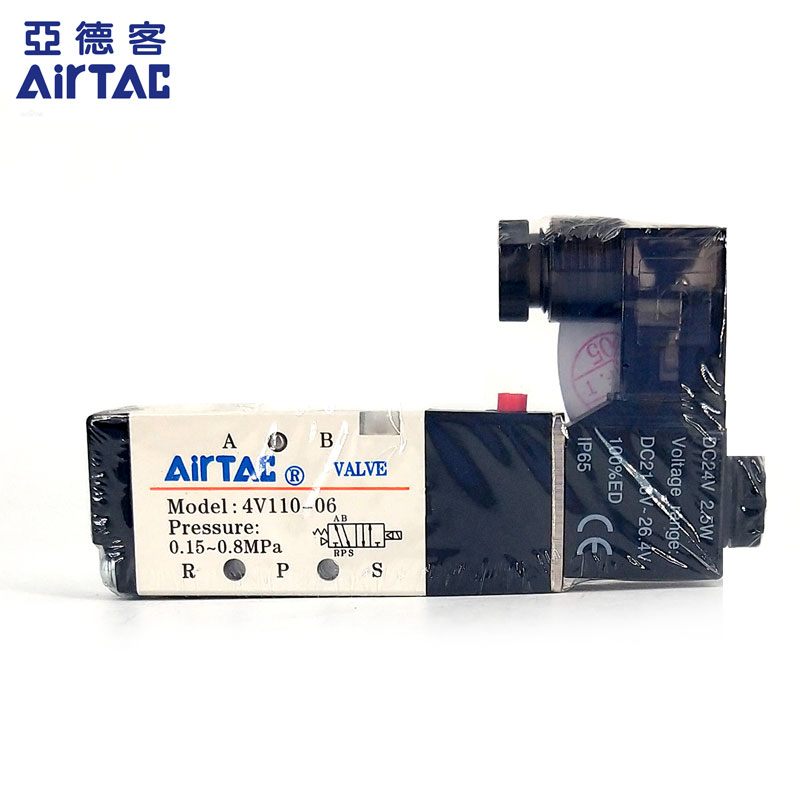

Dưới đây là hình ảnh của van điện từ 4V110-06:

Cách Lựa Chọn Van Điện Từ

Khi lựa chọn van điện từ 4V110-06, bạn cần cân nhắc các yếu tố sau:

1. Điện áp hoạt động: Đảm bảo chọn đúng điện áp phù hợp với hệ thống của bạn (12VDC, 24VDC, 110VAC, 220VAC).
2. Kích thước cổng: Kích thước cổng 1/8 inch cần phải tương thích với hệ thống đường ống của bạn.
3. Áp suất làm việc: Xem xét áp suất yêu cầu của hệ thống để đảm bảo van hoạt động hiệu quả.
4. Lưu lượng khí: Đảm bảo van có khả năng xử lý lưu lượng khí cần thiết cho ứng dụng của bạn.
5. Nhiệt độ môi trường: Kiểm tra khả năng chịu đựng nhiệt độ của van trong môi trường hoạt động.

Hướng Dẫn Lắp Đặt

Để đảm bảo van hoạt động đúng cách và an toàn, hãy tuân thủ các bước sau khi lắp đặt:

1. Xác định đúng chiều lắp đặt: Đảm bảo van được lắp đặt theo đúng chiều khí nén và điện áp.
2. Kiểm tra kết nối: Đảm bảo tất cả các cổng khí và điện được kết nối chắc chắn và chính xác.
3. Bảo vệ van: Sử dụng bộ lọc khí để tránh bụi bẩn và tạp chất xâm nhập vào hệ thống.
4. Kiểm tra áp suất: Đảm bảo áp suất làm việc nằm trong giới hạn cho phép của van.

Lưu Ý Khi Sử Dụng

• Bảo trì định kỳ: Thực hiện kiểm tra và bảo dưỡng định kỳ để đảm bảo van hoạt động ổn định và bền bỉ.
• Điện áp đúng: Sử dụng đúng điện áp để tránh hư hỏng cuộn dây điện từ.
• Vệ sinh hệ thống: Đảm bảo hệ thống khí nén không bị tắc nghẽn do bụi bẩn hoặc tạp chất.

Bảng Thông Số Kỹ Thuật

Mua Hàng

Van điện từ 4V110-06 có sẵn tại phụ tùng công nghiệp khí nén GIPU

Nếu bạn cần thêm thông tin hoặc tư vấn cụ thể về ứng dụng van điện từ 4V110-06, vui lòng liên hệ 0941 399 191 để được hỗ trợ thêm!
