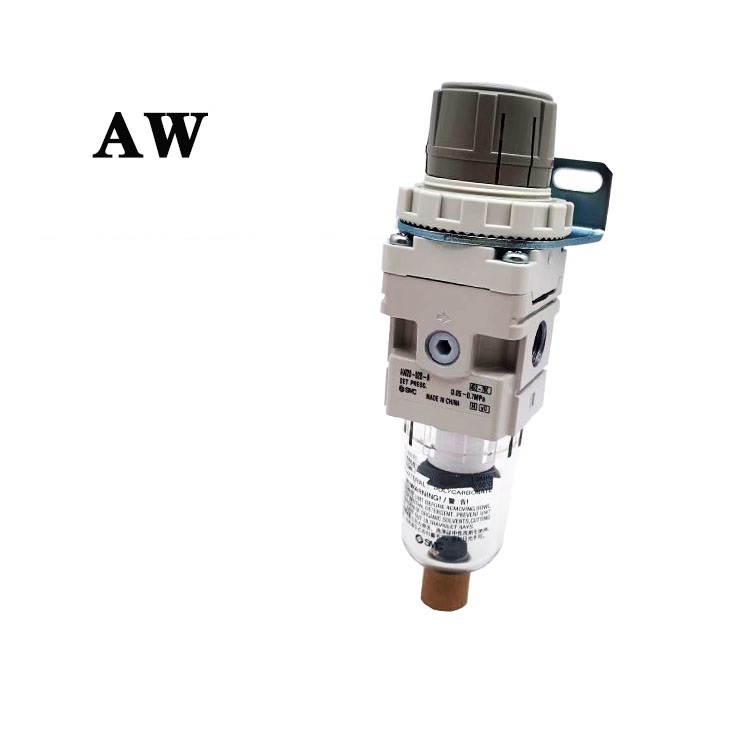

Bộ điều áp khí nén SMC AR/AW/AC series

Thông tin chi tiết
Thông tin khác

Bộ lọc khí nén có vai trò quan trọng trọng hệ thống khí nén. Nó giúp loại bỏ lượng nước, dầu, tạp chất khác lẫn trong khí nén để cho ra khí sạch phụ vụ thiết bị cuối cùng. Tùy theo chất lượng khí để quyết định hệ thống nên lắp bao nhiêu cấp độ lọc. Hãy liên hệ với chúng tôi để được tư vấn sử dụng loại lọc tốt nhất cho máy nén khí của bạn.

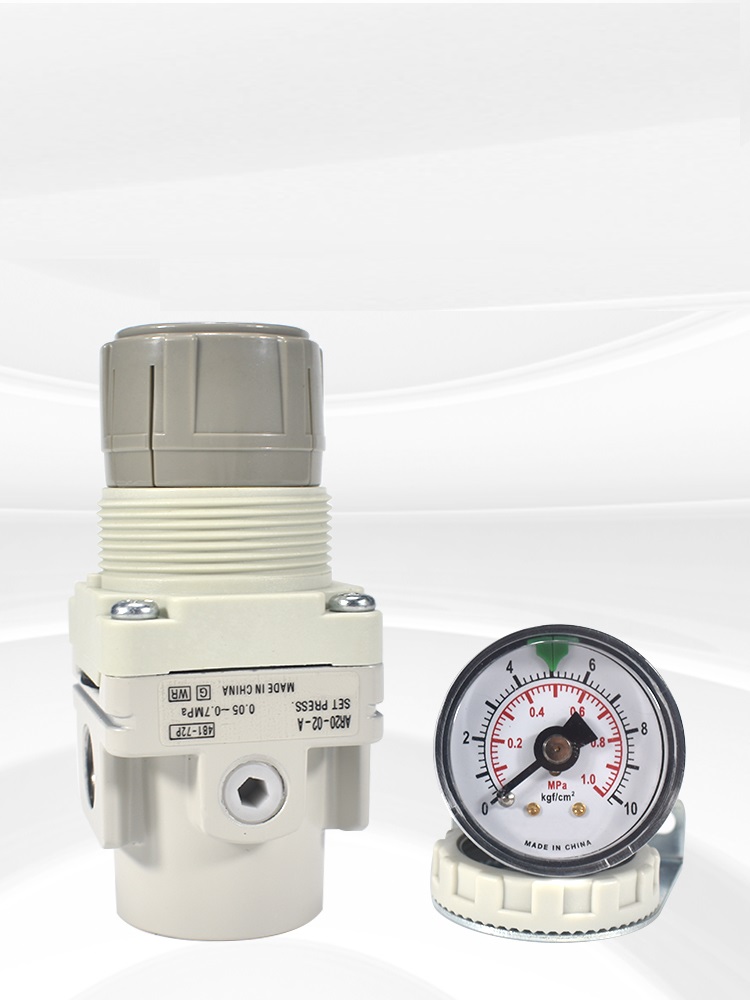

THÔNG SỐ KỸ THUẬT SẢN PHẨM BỘ ĐIỀU ÁP SMC AR20-02-A

Ordering Information
Model		Specifications
Model		Component			Max. Flow Rate CFM*	Port Size NPT	Gauge Port NPT	Weight KGS	Pressure Gauge
Manual	Auto Drain	Air Filter	Regulator	Lubricator	Max. Flow Rate CFM*	Port Size NPT	Gauge Port NPT	Weight KGS	Pressure Gauge
AC20-01	AC20-01D	AF20-01(D)	AR20-01	AL20-01	20	1/8	1/8	0.50	Round
AC20-01E	AC20-01DE	AF20-01(D)	AR20-01E	AL20-01	20	1/8	–	0.45	Square
AC20-02	AC20-02D	AF20-02(D)	AR20-02	AL20-02	20	1/4	1/8	0.50	Round
AC20-02E	AC20-02DE	AF20-02(D)	AR20-02E	AL20-02	20	1/4	–	0.45	Square
AC30-02	AC30-02D	AF30-02(D)	AR30-02	AL30-02	70	1/4	1/8	0.99	Round
AC30-02E	AC30-02DE	AF30-02(D)	AR30-02E	AL30-02	70	1/4	–	0.94	Square
AC30-03	AC30-03D	AF30-03(D)	AR30-03	AL30-03	70	3/8	1/8	0.97	Round
AC30-03E	AC30-03DE	AF30-03(D)	AR30-03E	AL30-03	70	3/8	–	0.92	Square
AC40-03	AC40-03D	AF40-03(D)	AR40-03	AL40-03	110	3/8	1/4	1.78	Round
AC40-03E	AC40-03DE	AF40-03(D)	AR40-03E	AL40-03	110	3/8	–	1.73	Square
AC40-04	AC40-04DE	AF40-04(D)	AR40-04	AL40-04	140	1/2	1/4	1.74	Round
AC40-04E	AC40-04DE	AF40-04(D)	AR40-04E	AL40-04	140	1/2	–	1.69	Square
AC50-06	AC50-06D	AF50-06(D)	AR50-06	AL50-06	175	3/4	1/4	4.17	Round
AC50-06E	AC50-06DE	AF50-06(D)	AR50-06E	AL50-06	175	3/4	–	4.12	Square
AC50-10	AC50-10D	AF50-10(D)	AR50-10	AL50-10	175	1	1/4	4.08	Round
AC50-10E	AC50-10DE	AF50-10(D)	AR50-10E	AL50-10	175	1	–	4.03	Square

*Test Conditions: Supply Pressure – 100 PSI, Setting Pressure – 70 PSI

Dimension(mm)
Model	Port Size NPT	Standard Specifications													Accessory Specifications
		A	B	C	D	Bracket Mounting Size									With Round Gauge			With Auto Drain
		A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	T	B
AC20	1/8,1/4	126	123	36	60	41.5	43	39	24	30	12	5.5	6	59	63.5	29.5	2	141
AC30	1/4,3/8	167	153	38	80	55	57	45	35	–	14	7	10	74	66	30.5	3.5	194
AC40	3/8,1/2	220	187	40	110	72.5	75	54	40	–	18	9	11	93	74	35	3.5	226
AC50	3/4,1	282	264	43	110	93	96	78.5	50	–	20	11	15	123.5	84	44.5	3.3	303
